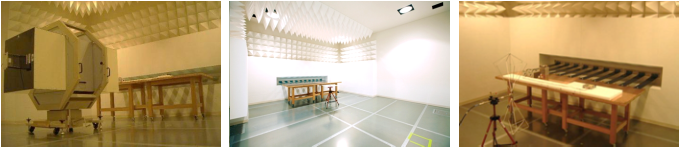

車載機器用電波暗室について
車載機器用電波暗室 詳細仕様
| 項目 | 仕様 |
|---|---|
| 暗室サイズ | (L) 7.0m×(W) 6.5m× (H) 4.0m 2基 |
| 搬入口 | (W) 2.0m× (H) 2.5m 片開き式、段差無し構造 |
| 電源 | CVCF電源：0～300V, 50-60Hz, 10A DC電源：0～35V, 30A 高圧DC電源：DC1000V, 160A, 30kW |
| その他 | モニターカメラ2台、インターホン（暗室－測定室） CAN光変換機、チラー、スーパーインポーズ |
車載機器用電波暗室 対応試験
| 項目 | 仕様 | 主な対応規格 |
|---|---|---|
| 車載放射エミッション測定 電界 |
周波数範囲：放射 9kHz-8GHz | CISPR25, 各メーカー規格に対応 |
| 車載放射エミッション測定 磁界 |
周波数範囲：電界・磁界 9kHz-30MHz 磁界 10Hz-400kHz |
各メーカー規格に対応 |
| 車載伝導エミッション測定 | 周波数範囲：10Hz-1GHz | CISPR25, 各メーカー規格に対応 |
| 人体暴露 | 周波数範囲：磁界 10Hz-400kHz | ICNIRP, 各メーカー規格に対応 |
| 車載放射イミュニティ試験 | 周波数範囲：200M-6GHz 電界強度：200V/m |
ISO11452-2, 各メーカー規格に対応 |
| 車載レーダーパルス 放射イミュニティ試験 |
周波数範囲：1.2G-1.4GHz, 2.7G-3.2GHz 電界強度：600V/m |
各メーカー規格に対応 |
| 車載TEMセル試験 | 周波数範囲：0.1M-400MHz 電界強度：200V/m |
ISO11452-3, 各メーカー規格に対応 |
| 車載BCI試験 | 周波数範囲：0.1M-2GHz 注入電流：500mA（1M-400MHz置換法） |
ISO11452-4, 各メーカー規格に対応 |
| 車載磁界イミュニティ試験 | 周波数範囲：DC-200kHz 磁界強度：1000A/m |
各メーカー規格に対応 |
| 車載近接照射試験 | 周波数範囲：28M-6GHz 注入電力：20W |
国内各メーカー規格に対応 |
| 車載トリプレート | 周波数範囲：100k-1GHz 電界強度：250V/m |
SAEJ1113-25, 国内メーカー規格に対応 |
その他、車載機器試験
| 項目 | 仕様 | 主な対応規格 |
|---|---|---|
| 過渡サージ試験 | Palse1,2a,2b,3a,3b,4,5a,5b,A,C A種, B種, D種, E種 |
ISO7637, JASO D001, 各メーカー規格に対応 |
| 静電気放電試験 | 最大印加電圧：±30kV 0.5mm微小ギャップ |
ISO10605, JASO D010 各メーカー規格に対応 |
| L負荷サージ試験 | KES7822S（KIKUSUI製） | 国内メーカー規格に対応 |
| フィールドディケイ試験 | SPEC90539（KIKUSUI製） | 国内メーカー規格に対応 |
| ロードダンプ試験 | SPEC90539（KIKUSUI製） | 国内メーカー規格に対応 |
| フローティングアース試験 | SPEC80242（KIKUSUI製） | 国内メーカー規格に対応 |
| 耐誘導ノイズ試験 | SPEC80242（KIKUSUI製） | 国内メーカー規格に対応 |
| イグニッションパルス試験 | SPEC80242（KIKUSUI製） | 国内メーカー規格に対応 |
