大型10m法電波暗室について
大型10m法電波暗室 詳細仕様
| 項目 | 仕様 |
|---|---|
| 暗室サイズ | (L) 24.0m×(W) 17.0m× (H) 9.5m |
| 搬入口 | (W) 4.0m× (H) 3.5m スライド式、段差無し構造 |
| ターンテーブル | 直径：6m / 3m 最大積載荷重： 3 ton |
| EUT電源(CVCF) | 単相 電圧：0～300V, 50-60Hz, 電流：50A 三相 電圧：0～300V(相電圧), 50-60Hz, 電流：30A |
| その他 | 地下ピット（リフト付き）、給排水システム エアーコンプレッサ （3.7kW／5馬力）、排気システム モニターカメラ4台、インターホン（暗室－測定室） |

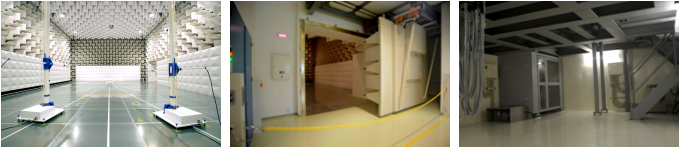

10m暗室横の大型機器対応の幅4m、高さ3.5mの大型搬入口があり、
暗室まで段差無しでスムーズに搬入できます。
大型10m法電波暗室 対応規格
| 試験項目 | 仕様 | 主な対応規格 |
|---|---|---|
| 放射妨害波測定 | 周波数範囲：9 k – 26.5 GHz | CISPR 11, EN 55011, CISPR 14-1, EN 55014-1, CISPR 22, EN 55022, IEC/EN 61000-6-3, IEC/EN 61000-6-4, IEC/EN 60601-1-2, FCC Part 15, VCCI |
| 伝導妨害測定 （電源ポート、通信ポート） |
周波数範囲：9 k – 30 MHz | CISPR 11, EN 55011, CISPR 14-1, EN 55014-1, CISPR 22, EN 55022, IEC/EN 61000-6-3, IEC/EN 61000-6-4, IEC/EN 60601-1-2, FCC Part 15, VCCI |
| 放射イミュニティ試験 | 周波数範囲：80 M – 2.7 GHz , 2.7 GHz – 6 GHz 電界強度 ：10 V/m, 3 V/m |
IEC/EN 61000-4-3, JIS C 61000-4-3 |
| 伝導イミュニティ試験 | 周波数範囲：150 k – 230 MHz 印加電圧 ：10 V |
IEC/EN 61000-4-6, JIS C 61000-4-6 |
| 静電気放電試験 | 2 kV – 15 kV, 150pF/330Ω | IEC/EN 61000-4-2, JIS C 61000-4-2 |
| EFT/B試験 | バースト (EFT) 5/50 ns パルス振幅: ±0.5 kV ～ 4 kV バースト幅：5kHz, 100kHz 極性: 正 /負 /交互 EUT供給電圧：480VAC EUT供給電流：32A |
IEC/EN 61000-4-4, JIS C 61000-4-4 |
| サージ試験 | コンビネーション波形 1.2/50 – 8/20 μs パルス電圧 (開回路): ±0.5 kV ～ 4 kV (1 V ステップ) パルス電流 (短回路): ±100 A ～ 3.3 kA インピーダンス: 2/12 Ω 極性: 正/負/ 交互 EUT供給電圧：480VAC EUT供給電流：32A 相同期化: 非同期, 同期 0 ～ 359º |
IEC/EN 61000-4-5, JIS C 61000-4-5 |
| 電源周波数磁界試験 | 1～30A/m | IEC/EN 61000-4-8, JIS C 61000-4-8 |
| 電圧ディップ/瞬断/ 変動試験 |
電圧ディップ、短時間停電、電圧変動 単相（100V） ～ 三相（440V） max30A（連続定格） IEC試験時16A |
IEC/EN 61000-4-11, JIS C 61000-4-11 |
| 電源高調波電流試験 | 単相20A（max）、三相20A（max） | IEC/EN 61000-3-2, JIS C 61000-3-2 |
| 電圧変動・フリッカ試験 | 単相20A（max）、三相20A（max） | IEC/EN 61000-3-3 |
